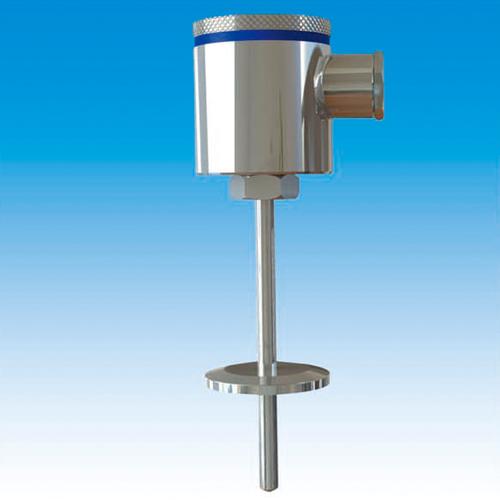

高精度不锈钢接线盒卫生型K型热电偶温度传感器 选型与应用指南

在食品、制药、生物工程等对卫生等级要求严苛的行业中，温度测量的准确性、可靠性与清洁便利性至关重要。高精度带不锈钢接线盒的卫生型K型热电偶温度传感器，正是为满足这些需求而设计的专业测量解决方案。本文将详细介绍该传感器的结构特点、性能优势、选型要点及典型应用。

一、产品概述

该传感器采用K型热电偶作为测温元件，配合卫生型不锈钢接线盒，整体结构紧凑、密封性好、耐腐蚀，适用于需要频繁清洗（CIP/SIP）的场合。K型热电偶具有线性度好、量程宽（-200℃~+1372℃）、成本适中等优点，配合高精度补偿导线和冷端补偿电路，可实现±0.5℃或更高的测量精度。

二、结构组成与特点

1. 感温探头：采用316L不锈钢保护管，直径通常为3mm~8mm，可定制长度。探头表面抛光至Ra≤0.8μm，减少细菌残留。
2. 过程连接：采用卫生型卡箍（Tri-Clamp）、法兰或螺纹连接，符合3A、EHEDG等卫生标准，便于快速拆装。
3. 不锈钢接线盒：防护等级IP65/IP67，材质为304或316不锈钢，耐酸碱腐蚀，可选配防水接头和电缆密封。
4. 接线方式：内部端子采用陶瓷接线板，支持两线制、三线制或四线制（需配变送器），并带有冷端补偿端子。
5. 输出信号：可直接输出mV信号，也可内置温度变送器输出4-20mA、HART或RS485，方便远传。

三、性能优势

• 高精度：采用高纯度热电偶丝，经过老化处理，误差符合IEC 584 Class 1（±1.5℃或±0.4%|t|）或更高标准。配合高精度变送器，整体精度可达±0.2℃。
• 卫生设计：无死角、易清洗，表面粗糙度低，可耐受蒸汽灭菌和化学清洗。
• 响应快速：探头尖端采用焊接或缩径设计，热响应时间T90可小于5秒。
• 稳定可靠：不锈钢接线盒有效保护电气连接，防潮、防尘、防腐蚀，适合恶劣环境。
• 灵活配置：可根据现场需求选择探头长度、连接方式、输出信号及精度等级。

四、选型要点

1. 测量范围：根据工艺温度选择K型热电偶（常用0~600℃），如需更高温度可考虑N型或S型。
2. 精度要求：若需要±0.5℃以内，建议选用Class 1热电偶并配高精度变送器。
3. 过程连接：卡箍尺寸通常为1/2"~4"，需与现场管道或罐体接口匹配。
4. 探头长度与直径：根据插入深度选择，一般插入深度为保护管直径的10~15倍。
5. 输出信号：若传输距离远或有干扰，优先选择4-20mA输出。
6. 环境防护：根据清洗方式选择IP等级，若需高压水冲洗，应选IP67及以上。
7. 认证要求：食品行业需FDA认证材料，制药行业需符合GMP，防爆场合需Ex ia/ib。

五、安装与维护

• 安装时应确保探头完全浸入流体，避免靠在管壁或罐壁上。
• 接线盒应朝上或侧向，避免积水。
• 定期检查密封圈老化情况，建议每半年校准一次。
• 清洗时避免用硬物刮擦探头表面，以免破坏抛光层。

六、典型应用

• 食品饮料：巴氏杀菌、发酵罐、CIP清洗系统
• 制药行业：注射用水、纯蒸汽、生物反应器
• 精细化工：高纯度介质温度测量
• 乳制品：管道、储罐温度监控

##

高精度带不锈钢接线盒的卫生型K型热电偶温度传感器，集高精度、卫生设计、坚固耐用于一体，是卫生级过程温度测量的理想选择。合理选型与正确安装维护，可确保长期稳定运行，满足行业规范并保障产品质量。
